1.1 SUN-BZFZ-□系列 交流中性点成套装置
-
厂家直供
-
1小时响应
-
48小时解决
-
12月质保
-
终身维护
- 产品说明
- 型号规格
一、产品概述
SUN-BZFZ-110/220/330系列变压器中性点综合保护装置是按DL/T620《交流电气装置的过电压保护及绝缘配合》中关于110kV、220kV、330kV有效接地电力网中变压器中性点采用间隙保护的相关规定制造，并按照国家电网公司《十八项电网重大反事故措施》中防止接地网和过电压事故的技术要求进行设计。适用于110kV、220kV及330kV有效接地电力网中不接地变压器的中性点过电压保护。

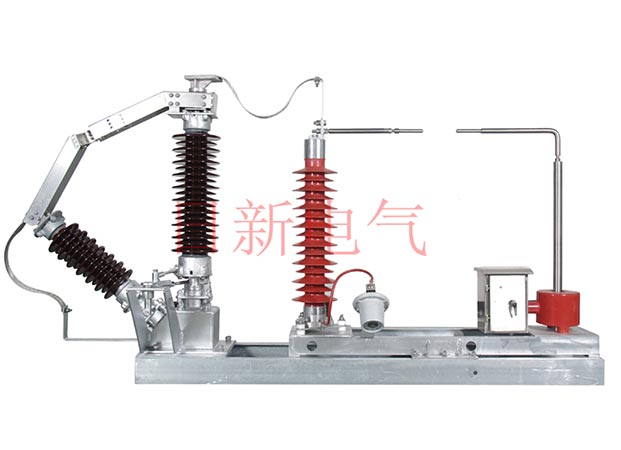

为使110kV、220kV、330kV变电站内的变压器中性点设备性能可靠、安装调试及操作方便、布置简洁美观，日新电气还推出集变压器中性点保护间隙、间隙电流互感器、隔离开关、避雷器、避雷器在线检测仪、端子箱及安装支架等电气设备于一体的中性点成套设备。
用户可选用纯间隙的变压器中性点过电压保护方案，也可选用间隙与避雷器并联工作，协同保护的方案。避雷器与隔离开关可根据工程需要，灵活组配。隔离开关的操动机构可选择手动或电动方式。所有产品的电气及机械性能均在出厂前完成全套的调试与检测，亦可方便的在使用现场进行再校正。
二、性能特点
电流互感器与保护间隙采用日新电气特有的真空浇注、一次固封成形的专利技术；
间隙放电电压稳定，间隙距离易于调整；
使用精工合金电极，耐电弧烧蚀；
安装支架采用现场免焊接设计技术，有效解决户外产品的防腐蚀问题；
装置整件运输吊装，现场安装快捷方便；
全系列、全规格，适用于不同地区、不同用户的要求。

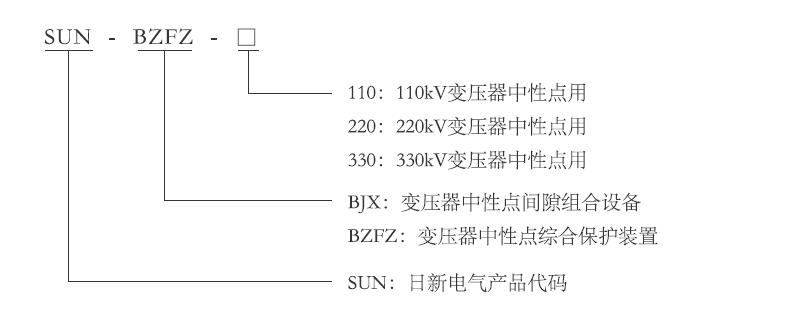

三、型号说明

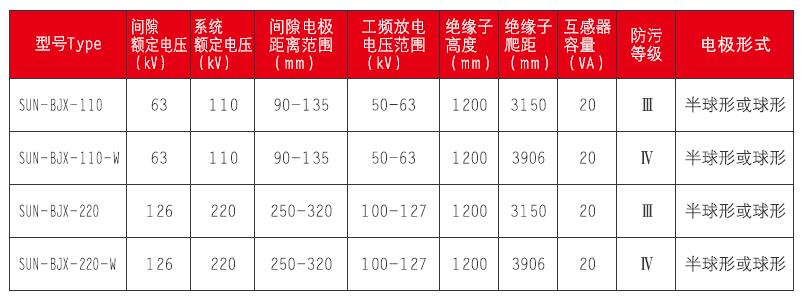

四、主要技术参数
注：若对间隙距离或放电范围有特殊要求，可按用户的要求定制。

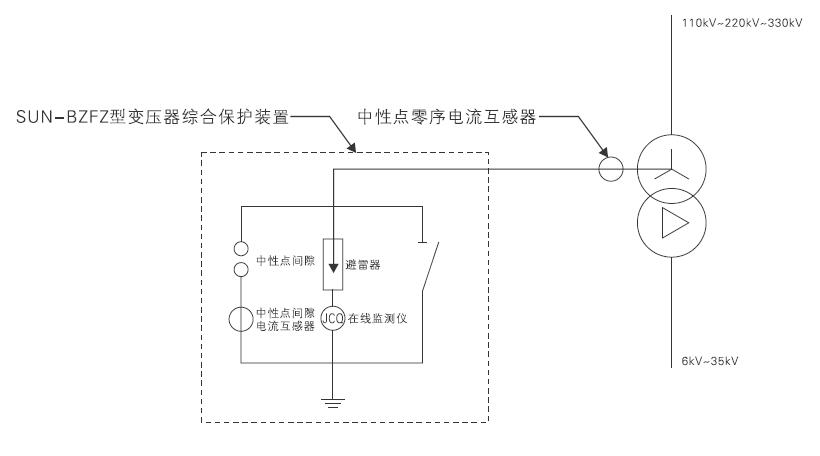

五、原理接线图
六、订货需知
用户订购变压器中性点综合保护装置（中性点间隙组合设备）时应提供如下资料:口变压器中性点的绝缘水平；
中性点间隙电流互感器的变比、精度和容量；
中性点零序电流互感器的变比、精度和容量（注：本互感器一般装设在变压器中性点的出线套管上，不包括在本装置内）；
隔离开关的额定电流和操动机构的操作方式；
氧化锌避雷器的额定电压和雷电残压；
使用环境（(户内或户外使用、污秽等级和海拔高度等）;
连接到变压器中性点的导线截面和型式由用户决定；
产品的安装方式是用户自备水泥支柱还是随产品配套供应地面以上的全套安装支架及附件；
工程项目名称、产品型号、产品数量及交货期；
上述规定之外的其它特殊要求可在订货时由双方商议确定。
