1.10 SUN-XH31-□系列 偏磁式自动跟踪补偿消弧线圈成套装置

  • 厂家直供
  • 1小时响应
  • 48小时解决
  • 12月质保
  • 终身维护
  • 产品说明
  • 型号规格
  •   日新电气在总结XHK系列消弧线圈自动调谐成套装置多年运行经验的基础上,采纳广大用户的意见,开发研制了SUN-XHK-Ⅱ型消弧线圈自动调谐及接地选线成套装置。

        该装置具有以下特点:

        接地补偿速度快,能够在 10μs 内对单相接地故障进行补偿,大大降低了由瞬 时性接地故障发展成永久故障的几率。

        装置具有完善的安全机制,一次设备采用调匝式消弧线圈,在单相接地发生时 或者在系统出现故障(如 CT、VT 断线或者电源失电)时对消弧线圈有载开关进行闭锁,其补偿感性电流不需要二次设备来维持,不会产生谐波,系统运行可靠性高。

        控制器内置选线功能,每套最多可做到 48 路出线接地选线功能。采用并联中 电阻技术,实现快速补偿和准确选线的完美组合,该选线方法的准确性可达到100%,真正实现“选线 inside”。

        可以实现多台消弧线圈的联机运行。

        采用大屏幕汉字 LCD 显示屏,菜单图形化界面,配有汉字打印机,装置设有 RS-232/RS-422/RS-485 串行接口,可作为一个子站与各种综合自动化系统连 接,实现无人值班站的远方监控。

        控制器内置故障录波功能,能记录接地故障前、接地故障初始时段、接地故障 消失时段、接地故障消失后时段,零序电压和补偿电流的波形。整个装置具有 记录 200 次接地故障波形的能力。波形数据可存储于移动存储设备上,能够转 到计算机上通过软件处理和显示。真正实现“录波 inside”。

        装置具有强大的统计功能,能够存储 500 次接地信息,并能将一年中的接地信 息按故障持续时间、接地中性点电压、接地线路号等进行统计,并按照报表的 形式打印,便于对系统故障进行统计分析。

        装置具有接地信息导出功能,能将接地信息导出至移动存储设备上,导出的文 件可直接在电脑上查看。


    第一章   概述

    装置用途

        随着国民经济的不断发展和电力系统的不断完善,电力系统的安全运行及供电的可靠性已显得越来越重要,而中性点接地方式的选择是直接影响以上两个指标 的重要因素。

        随着城乡电网的扩大及电缆出线的增多,系统对地电容电流急剧增加,单相接 地后流经故障点的电流较大,电弧不易熄灭,容易产生间隙性弧光接地过电压, 导致事故跳闸率明显上升。

        为了解决上述问题,中国电网普遍采用了谐振接地方式,即在中性点装设消弧 线圈。当发生单相接地时,由于消弧线圈产生的感性电流补偿了故障点的电容电流,因而使故障点的残流变小,从而达到自然熄弧,防止事故扩大甚至消除事故 的目的。运行经验表明,消弧线圈对抑制间隙性弧光过电压和铁磁谐振过电压,降低线路的事故跳闸率,减少人身伤亡及设备的损坏都有明显的作用。因此,电 力行业标准 DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》中明确规定:

        3~10kV 架空线路构成的系统和所有 35、66kV 电网,当单相接地故障电流大于 10A 时,中性点应装设消弧线圈;3~10kV 电缆线路构成的系统,当单相接地故障电流 大于 30A 时,中性点应装设消弧线圈。

        谐振接地系统单相接地选线问题,是困扰电力系统的一道难题,传统的选线装 置普遍存在误选、漏选现象。为了综合解决以上问题,电气股份有限公司在 总结 XHK 系列消弧线圈自动调谐成套装置多年成功运行经验的基础上,借鉴国际 先进经验,开发研制了 SUN-XHK-Ⅱ型消弧线圈自动调谐及接地选线成套装置。将 快速补偿和准确选线融为一体,彻底解决了谐振接地系统的故障选线问题。

        本装置可适用于 6~66kV 电压等级配电网的电容电流补偿,在电力系统、冶金、 石化、煤炭等各行业的应用也越来越广泛,对提高系统供电可靠性及安全运行有 明显的效果。

    1.2主要特点

        SUN-XHK-Ⅱ型消弧线圈自动调谐及接地选线成套装置采用全进口、高集成度、 高可靠性,专用于工业实时控制的 PC104,其工作频率最高可达 233MHz,其平均无故障运行时间大于 20 万小时,大大地提高了装置的可靠性。

        SUN-XHK-Ⅱ型消弧线圈自动调谐及接地选线成套装置采用模块化设计,各功能 均设计成独立插件式模块,以适应不同用户的需求。SUN-XHK-Ⅱ型成套装置最多 可以完成 48 路出线接地选线,根据实际需要,还可完成多台消弧线圈的并联运行。

        SUN-XHK-Ⅱ型成套装置采用大屏幕汉字 LCD 显示屏,菜单界面,方便运行维护 人员的操作,装置配有汉字打印机,可随时打印各种信息,装置设有 RS-232 / RS-422 / RS-485 串行接口,可作为一个子站与各种综合自动化系统连接,实现无 人值班站的远方监控。

        SUN-XHK-Ⅱ型成套装置可选配 48 路出线接地选线功能,选线方法可选择综合 选线法或者并联中电阻选线法。并联中电阻选线法是采用接地时在消弧线圈两端瞬间投切并联电阻的方法,瞬时向接地点注入电流有功分量,使接地点的电流幅 值和相位都有很明显的变化,接地选线的准确性达到 100%。

        SUN-XHK-Ⅱ型成套装置带有大容量可读写存储器,能保存大量的历史数据,供 运行技术人员分析使用。

        SUN-XHK-Ⅱ型成套装置内置故障录波功能(选配),录波文件记录接地故障前、 接地故障初始时段、接地故障消失前时段、接地故障消失后等时段零序电压及补 偿电流波形。波形数据可转到计算机上通过软件处理和显示。

        SUN-XHK-Ⅱ型成套装置内置接地信息导出功能(选配),接地信息数据导出后 可直接在电脑上查看。

        SUN-XHK-Ⅱ型成套装置采用多路高速 A/D 转换器,同时对中性点电流、中性点 电压及出线零序电流进行采样,采样频率可达 133kHz。采用快速傅里叶变换(FFT), 能够准确计算出基波分量,彻底消除谐波干扰,使调档有载开关能够准确动作到正确位置,有效避免有载开关的多动或误动,从而极大发挥了调匝式消弧线圈可 靠性高、补偿速度快、无谐波产生的特点,广被业界认可。

        SUN-XHK-Ⅱ型成套装置充分考虑到系统的安全性,一次设备采用调匝式消弧线 圈,在系统出现故障时,对消弧线圈有载开关进行闭锁,其补偿感性电流不需要二次设备来维持,系统运行安全可靠。另外,SUN-XHK-Ⅱ型成套装置安装了阻尼 电阻,可以在全范围调节时避免出现谐振过电压。

        本手册主要介绍 SUN-XHK-Ⅱ型消弧线圈自动调谐及接地选线成套装置的原理、运行及维护。


    1.3 技术指标

     ·环境温度:-10℃~+45℃

     ·大气压力:80~110kPa

     ·环境湿度:90%(25℃),50%(40℃)

     ·工作电压:交流 220V,允许偏差-20%~+15%   直流:220V/110V±10%

     ·功率损耗:<100W

     ·通讯接口:RS-232/RS-422/RS-485

     ·通讯规约:内置 CDT、ISA、MODBUS 等规约

     ·电容电流测量误差:<3%,(当 Ic 小于 30A 时,测量误差小于 1A)

     ·残流范围:<5A

     ·系统响应时间:<10μs

     ·选线路数:1~48 路可选

     ·故障录波:可记录 200 次故障波形

     ·接地信息:可记录 500 次故障接地信息

    注:上述主要技术指标均针对普通产品而言,如果有其他特殊要求请先与我们 联系。


    第二章   工作原理

    2.1 接地变压器

        如果变电站变压器绕组为 Y 型接法,不需要使用接地变压器。如果变电站变 压器绕组为△型接法,需要增加接地变压器引出中性点,接地变压器的一次侧设 有无励磁调压分接头。

        接地变压器具备零序阻抗低、激磁阻抗大、功耗小等特征。绕组为 Z 接线,可 以只有初级绕组,也可以根据需要增加二次绕组(即所用负荷)。接地变压器每相 由匝数相等的两个串联分绕组组成,每个磁芯上的两个分绕组之间及它们对次级 分绕组的零序互磁通为零。

        当接地变压器兼做所用变使用时,接地变的额定容量等于所带消弧线圈的额定 容量加上所用变的容量;独立使用时,接地变的额定容量大于等于消弧线圈的额 定容量。

        接地变压器的外形及型号选择详见附录的附图 3、附图 4、附表 5、附表 6。

    2.2 有载调匝式消弧线圈

        有载调匝式消弧线圈是一带铁芯的电感线圈,设有多档位分接头,通过有载开

        关调整分接头的短接位置,实现消弧线圈电感量的改变。

        消弧线圈接在变压器或发电机的中性点上,当系统发生单相接地时,消弧线圈提供的感性电流与系统的容性电流相位相反,流过接地点的残流即为电感电流与 电容电流的差值。调整电感电流,就可以使接地残流达到最小值,从而消除接地过电压。

        消弧线圈采用预补偿方式,即在系统发生单相接地前,消弧线圈已处于最佳补偿状态。调匝式消弧线圈装置补偿效果最佳,补偿速度快,无谐波,对瞬时性单相接地故障具有快速补偿能力,极大地减少了系统由瞬时性单相接地故障发展成永久接地故障的几率,系统安全可靠。

        消弧线圈的选型应参考系统的电容电流,根据电容电流大小来决定消弧线圈的补偿范围。一般来说,系统应按电压等级估算电容电流,每一电压等级的总电 容电流应为线路,母线及其它一次设备的电容电流之和(电容电流估算见附录)。 实际计算时往往将变电站设备的电容电流纳入线路电容电流中的方法计算。


    2.3 自动调谐及选线控制器

    1)    功能特点

        a) 全中文界面,操作维护简单方便。

        控制器配有大屏幕 LCD 中文显示屏,图形化界面,便于运行人员维护、操作。

        b) 抗干扰性好,可靠性高 控制器采用二次电源技术,可抵御毁灭性电磁干扰,一、二次系统全部采用光/电隔离,可彻底消除一次系统对控制器的干扰。控制器设计了双重自复位电路,可实现系统的自动恢复。

        c) 完善的保护功能

        SUN-XHK-Ⅱ型设计了完善的保护功能,包括档位到头闭锁、来回调节闭锁、 连调闭锁、单相接地动作闭锁等完善的闭锁保护功能,使整个系统动作安全可靠。

        d) 超大容量的事件记录和报警功能

        SUN-XHK-Ⅱ型系统配置大容量可读写存储器,可记录 500 次接地信息及各 种故障信息的历史数据,数据存储在大容量芯片中,保证 50 年不丢失。当单相接地时,有报警界面提示。

        e) 完善的远动功能

        SUN-XHK-Ⅱ型系统设计了完善的远动功能,可实现与传统远动装置(RTU) 的连接,实现系统的远方监控。系统还设计有RS-232/RS-485/RS-422 串行接口, 可作变电站综合自动化系统的一个子站接入综合自动化系统中。

        f) 准确的接地选线功能

        SUN-XHK-Ⅱ型系统配备有选线模块,可完成 48 路出线的接地选线(并联 运行的出线数不限)。装置采用了并联中电阻选线功能,在接地时短时投入电阻, 使接地点的电流幅值和相位都有明显变化,可使接地选线的准确性达到 100%。 普通选线时装置采用了人工智能、零序阻抗变化、谐波变化、五次谐波等多种选线算法进行表决的综合选线方法,显著提高了接地选线的准确性和可靠性。

    2)    调节原理

        控制器以脱谐度和残流作为是否需要调节消弧线圈补偿电流的判断依据。投运前先将脱谐度和接地残流设定为某一个范围,当系统的脱谐度或残流超出此范围,控制器发出指令,调整消弧线圈的档位,使调整后的脱谐度及残流满足要求。

        中性点装设消弧线圈之后,当系统发生单相接地时,经消弧线圈补偿之后的接 地点残流通常小于 5A,出线零序 CT 二次侧电流很弱,容易受到干扰影响选线的准确性。通过并联电阻,增加了零序电流的有功分量,采用独特的 DK 选线法(专 利号为:ZL022153373)使选线准确率确实达到 100%。DK 选线方法克服了残流 增量法接地后调整消弧线圈以及对高阻接地选线不准的缺点,能够正确对金属接 地、高阻接地和母线接地进行准确选线,对极性难以判断的出线也可以正确选线, 选线准确性达到 100%。预调式消弧线圈并联中电阻选线方式,综合了预调式消弧 线圈补偿速度快和电阻接地选线两种方式的优点,既保持了电阻接地可以准确选线的优点,又可以减少接地点残流,预调式补偿方式的消弧线圈还限制弧光接地 过电压,确保对瞬时性接地进行有效补偿和对于永久性接地故障准确选线,必要 时可以跳闸。

        现场试验结果表明:在各种线路接地试验中,并联中电阻选线能够显著增加故 障线路零序电流,选线全部正确,相对其它同时参加试验的选线装置,该装置的选线性能远为优越。并联电阻投运时,对系统无冲击,并能进一步降低中性点电 压,不会影响设备安全运行。

    3)    故障录波功能(可选)

        控制器采用高速 PC104 工业计算机为内核,采用多路高速 A/D 转换器,这种强大的功能组合使控制器具备接地故障录波功能,记录接地故障前、接地故障初 始时段、接地故障消失前、接地故障消失后几个时段零序电压及补偿电流波形。 控制器具有记录 200 次接地故障波形的能力。录波文件满足 comtrade 格式对文件 结构的要求。控制器配置传送录波数据的软件和端口。波形数据存储于移动存储 设备上,可转到计算机上通过软件显示和处理。

    4)  接地信息导出功能

        控制器可存储 500 次接地信息,通过菜单选择可按月、按次数或全部将接地信 息导出至移动存储设备,导出的文件可直接在电脑上查看。

    2.4 阻尼电阻

        增加阻尼电阻的目的是,当系统发生串联谐振时,限制中性点的位移电压UN小于 15%相电压,维持系统的正常运行,防止产生过电压。当系统发生单相接地时,中性点流过很大的电流,这时必须将阻尼电阻短接。

        当系统发生单相接地时,中性点电压升高,中性点电流增大。当大于设定值时,阻尼电阻迅速被短接,当单相接地消失后,阻尼电阻恢复正常运行。

    2.5 并联中电阻箱

        当采用并联中电阻选线时,需配置并联中电阻箱。它并联于消弧线圈两端。当装置确认系统发生永久性单相接地故障时,中值电阻投入,向系统注入有功电流供选线。经过很短延时后,切除电阻。为了保证电阻的安全可靠,还配有电阻的 保护。并联电阻箱外形、尺寸参考附图 7。

    2.6 中性点电压互感器

        中性点电压互感器用以转换中性点电压,通过中性点电压互感器二次侧引到控制器进行采样检测,注意中性点电压互感器二次侧不能够短接。

    2.7 控制屏

        用于安装控制器,接线端子和操作开关。


    第三章   操作说明

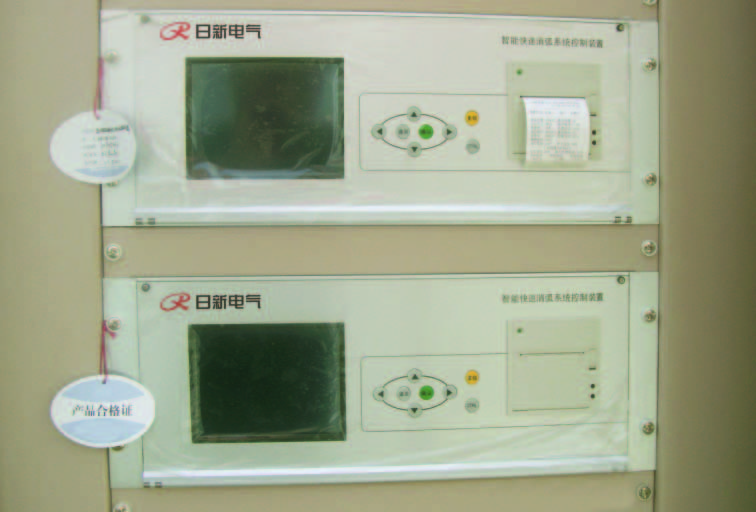

    3.1 面板布置

        面板中间偏左为 LCD 液晶显示屏,下边为操作按键,功能控制由汉字菜单提示。偏右为打印机,可打印中性点电流、脱谐度、电容电流、残流、开关档位和时间等。右下为电源开关和指示灯。

    3.2 操作说明

        本装置接线完成后,上电即自动运行。当发生接地故障时自动记录、打印故障信息。其参数配置可按以下操作修改。各参数配置完成后,除浏览参数外,运行时无需过多操作。

    3.2.1 菜单结构

        为了更加方便的操作本装置,用户最好先熟悉本装置的菜单结构(选项操作)。

        控制器共有六只按键,“左右方向键”、“上下方向键”、“取消”键和“确认” 键。

        “左右方向键”:用于移动 LCD 显示屏上的光标位置; “上下方向键”:用于改变光标处的数字或进行选择; “取消”键:  用于取消当前操作;

        “确认”键:用于确认当前操作。

        在操作时,首先操作“左右方向键”把光标调到所需修改的地方,使当前的字体反白,然后操作“上下方向键”修改具体的数值。在任何界面下,如果 60 秒 之内没有按键操作,系统将自动切换到“运行状态”界面。

    3.2.2 菜单项说明

        本装置采用图形菜单界面,人机交流更直观、快捷。开机后即进入本机主菜单。

        共有 4 个图形菜单,每个菜单都连接一个子菜单。

        消弧线圈的功能选项包括:运行状态、接地信息、参数设置、状 态信息。

        l  运行状态――显示运行时消弧线圈的档位、中性点电压、电流、电容电流、 残流、脱谐度、运行方式等信息。

        l  接地信息――可查询最大容量为 500 次的接地信息。包括接地线路、接地 时间、接地发生时系统运行参数。

        l  参数设置――可完成对系统脱谐度范围、稳定延时、残流范围、时钟、线路编号和选线延时的设定。

        l  状态信息――可以查看有载开关状态和调档次数。

        本机最多可以监测 48 条线路,用户在设置线路编号时应遵循逐个对应的原则,即线路序号与线路编号一一对应,可以预留空线路号待系统扩容,但不 得重复编号。

        本装置带有内部时钟,内部电池供电,外部电源中断也能正常走时,能准 确记录发生接地故障的时间。在本装置投运及维护过程中,可能需要进行时间校准。

    4)  状态信息

        本菜单用于显示有载开关状态和调档次数信息。

        a) 若为一控二运行方式,可按“消弧线圈号”在两套装置之间进行切换;

        b) 有载开关为“正常”时表示正常状态,为“异常”表示故障;

        c) 按“ ”或“取消”键退出本菜单。

    5)打印格式如下:

        本装置可以自动检测到母联开关的开合状态,自动完成由控制独立运行到控制联机运行的切换。

    3.2.3 报警提示

        当发生单相接地时,显示屏立即显示此时的接地信息,包括接地线路、接地次数、发生时间及持续时间。在接地发生的时间里,始终显示此信息,直至按任一键或接地故障排除,系统恢复正常运行。

    3.2.4 录波(可选)

        控制器采用高速 PC104 工业计算机为内核,采用多路高速 A/D 转换器, 这种强大的功能组合使控制器具备接地故障录波功能,记录消弧线圈补偿电流和消弧线圈端电压变化波形。录波文件记录接地故障前、接地故障初始时段、 接地故障消失前时段、接地故障消失后时段零序电压及补偿电流波形。控制器 具有记录 200 次接地故障波形的能力。录波文件满足 comtrade 格式对文件结构的要求。控制器配置传送录波数据的软件和端口。波形数据存储于移动存储 设备上,可转到计算机上通过软件处理和显示。


    第四章:运行维护注意事项

    4.1 总则

        (1)装置的运行应由专人负责,其他人员请勿进行设定参数,按动开关等操 作。操作人员应熟知控制器操作方法,每次操作应有记录。

        (2)各参数经研究设定后应作记录,记录设定时间,设定值等,以便将来检 查。设定了的参数若非需要请勿频繁变动。

        (3)消弧线圈装置计算好系统电容电流后,调节消弧线圈到合适的档位,接 地发生后立刻进行补偿,并且在接地消失前闭锁当前档位。

        (4)当发生单相接地时,显示屏显示接地信息,同时阻尼电阻被退出,直至故 障解除。当本站发生单相接地时,控制器自动闭锁消弧线圈档位。

        (5)对整套装置应定期进行检查,内容包括:

            a.显示参数检查,对比设定参数记录,看是否有变化。

            b.若消弧线圈在最大补偿电流档位运行仍不能满足补偿要求,说明消弧 线圈容量不足。

            c.中性点位移电压是否超过 15%相电压,档位输入是否正常。

            d.阻尼电阻、消弧线圈、接地变有无异常情况。

        (6)动作检查,人为调节一档分接头,检验有载开关动作是否正常,自动调 节是否正常。

        (7)消弧线圈、接地变等一次设备应按有关规程进行定期设备检修。

    4.2 正常运行时注意事项

        (1)在正常情况下,消弧线圈自动调谐装置应投入运行。

        (2)正常情况下消弧线圈自动调谐装置应投入自动运行状态。

        (3)消弧线圈和其它电气设备一样,由调度实行统一管理,操作前应有当值 调度员的命令才能进行操作。

        (4)消弧线圈自动调谐装置投入运行操作步骤:

            a.    合上 PK 屏内部的交、直流电源开关;

            b.   合上消弧线圈与中性点之间单相隔离开关;

            c.    合上控制器电源开关。

        (5)消弧线圈自动调谐装置退出运行操作步骤:

            a.   断开控制器电源开关;

            b.  拉开消弧线圈与中性点之间单相隔离开关;

            c.  断开 PK 屏后交、直流电源开关。

        (6) 禁止将一台消弧线圈同时接在两台接地变压器(或变压器)的中性点上。

        (7) 接地变压器与系统母线之间应装断路器,不能用熔断器代替。

        (8)运行人员应熟知整套设备的功能及操作方法,特别是微机调谐器面板上 的键盘操作。

        (9) 消弧线圈投入运行前,调度部门应对下列定值进行整定:

            a.    脱谐度范围整定;

            b.   稳定延时整定:一般为 2 到 5 分钟; 为确保装置正常运行,设定值不得随意改动。如发现设定值与本规程不同时,应及时向有关部门汇报。

        (10) 控制器在运行中应监视并记录下列内容:

            a.    脱谐度:显示值应在脱谐度设定范围之内;

            b.   电容电流:能够准确显示;

            c.    残流:等于消弧线圈当前档位下补偿电流与电容电流之差;

            d.   中性点电流:通常小于 5A;

            e.    中性点电压:小于 15%相电压;

            f.    控制器电源指示灯:正常时红色指示灯亮;

            g.   打印机在线指示灯:正常时打印机上一个绿色指示灯亮;

            h.   PK 屏电源指示灯:正常时“电源 I”或“电源 II”指示灯亮。

        (11) 接地变和消弧线圈在运行中应监视并记录下列内容:

            干式:

            a.   线圈表面污浊情况;

            b.  有无放电、发黑痕迹;

            c.  运行时有无异常噪声;

            d.   产品结构件有无位移;

            e.   产品安装环境是否符合一定的通风条件;

            f.   产品运行时是否有超出铭牌规定的运行情况。

            油浸式:

            a.   运行无杂音;

            b.   油位应正常,油色透明不发黑;

            c.   应无渗油和漏油现象;

            d.   套管应清洁、无破损和裂纹;

            e.   引线接触牢固,接地装置完好;

            f.    吸湿剂不应受潮;

            g.  上层油温应正常;

            h.   表计指示准确。

        (12) 运行人员每半年进行一次消弧线圈运行工况分析,分析内容包括:系统接地的次数、起止的时间、故障的原因、控制器各参数的记录、成套 装置运行是否正常等。分析报告向主管部门和生技处各抄送一份。


    4.3 系统单相接地时注意事项

        (1) 系统发生单相接地时,禁止操作或手动调节该段母线上的消弧线圈。

        (2)拉合消弧线圈与中性点之间单相隔离开关时,如有下列情况之一时禁止 操作:

            a.    系统有单相接地现象,已听到消弧线圈的嗡嗡声;

            b.    中性点位移电压大于 15%相电压。

        (3) 发生单相接地必须及时排除,接地时限不超过 2 小时。

        (4) 发生单相接地时,应监视并记录下列数据:

            a.    接地变和消弧线圈运行情况;

            b.    阻尼电阻运行情况;

            c.    控制器显示参数:电容电流、残流、脱谐度、中性点电压和电流、有 载开关档位和有载开关动作次数等;

            d.   单相接地开始和结束时间;

            e.   单相接地线路及单相接地原因;

            f.天气状况。

    4.4 装置异常时注意事项

        (1) 若巡视中发现下列情况之一时,应向调度和上级主管部门汇报:

            a.若消弧线圈在最大补偿电流档位运行仍不能满足补偿要求,说明消弧 线圈容量不足;

            b.中性点电压大于 15%相电压;

            c.接地变或消弧线圈有异常响声;

            d.阻尼电阻异常;

            e. 控制器异常。

        (2)当控制器自动功能异常时,根据调度命令,可以改为手动。

        (3)打印机缺纸,需及时更换纸卷。

    4.5 维护注意事项

        (1)接地变和消弧线圈应定期进行预防性试验,试验项目包括:

            a.   绕组的直流电阻测量;

            b.   绕组的绝缘电阻测量;

            c.   绝缘油的试验(油浸式)。

        (2) 阻尼电阻的检验每年进行一次,试验项目有:

            a.   测量阻尼电阻值;

        (3)PK 屏的检验每年进行一次,试验项目有:

            a.   检查各紧固件是否牢固,并旋紧松动的紧固件;

            b.  检查接线是否松动,并旋紧松动的接线端子; c.  检查过流开关的状态,是否过热、正常动作; d.   清除继电器表面的灰尘。

        (4) 控制器的检验每年进行一次,试验项目有:

            a.   检查电流、电压二次回路是否正常;

            b.   检查远动遥信回路和遥控回路是否正常;

            c.   改变系统运行方式,检查控制器是否能正确响应;

            d.   手动改变有载开关档位,检查各档位显示是否正确;

            e.    模拟中性点 VT 二次电压(或开口三角),当大于整定的接地电压时, 是否有接地报警。

        (5) 内过压保护器(避雷器)、高压电缆、一次接线和绝缘子等设备参照有关规程定期进行检验。

    服务承诺

        为了使用户放心地使用我公司的产品,公司制定了完善的售前和售后服务条 例,协助用户现场安装调试,负责对用户进行原理、使用及维护等方面的培训, 定期对用户进行回访,指导并协助用户进行年度维护。本公司已经通 过 ISO9001-2008 认证,我们的服务宗旨为“以优质的质量使用户放心,以完善的售后服务使用户满意”。

    订货需知

        为了更好的为您服务,请提供以下数据:

        (1) 系统电容电流最大值或选用消弧线圈容量,尽可能提供系统一次接线图。

        (2) 系统电压等级。

        (3) 消弧线圈到控制屏的距离。

        (4) 控制屏的颜色与尺寸。

        (5) 接地变是否带站用变。

        (6) 变电站站用交、直流电源参数。
