2.1.4 SUN-IGuard-600系列 变压器油色谱在线监测系统（油色谱）
-
厂家直供
-
1小时响应
-
48小时解决
-
12月质保
-
终身维护
- 产品说明
- 型号规格
一、系统概述
SUN-IGuard-600系列变压器油色谱在线监测系统是用于电力变压器油中溶解气体的在线分析与故障诊断，适用于各种电压等级的电力充油变压器、电弧炉变压器、电抗器以及互感器等油浸式高压设备。
SUN-IGuard-600系统变压器油色谱在线监测系统分为普通油色谱和智能油色谱两个类项，普通油色谱包括SUN-IGuard-600油色谱在线监测装置和监测后台，智能油色谱包括SUN-IGuard-600油色在线监测装置、智能组件（支持IEC61850数据上传)和可扩展的铁芯接地电流在线监测装置。
国家标准《GB/T7252-2001变压器油色谱分析和判断导则》指出，分析油色谱的组分和含量是监测充油电气设备安全运行的最有效措施之一。SUN-IGuard-600系列变压器油色谱在线监测系统根据国家所推荐的气相色谱法来分析油中浓变化趋势，以判断充油电气设备运行状况，适用于变压器、电抗器、互感器和油纸套管等。
SUN-IGuard-600变压器油色谱在线监测系统能够监测的气体有氢气、一氧化碳、二氧化碳、甲烷、乙烷、乙烯、乙炔、还可根据用户需求定制微水等组分的在线监测。
二、产品类别
三、技术参数
工作电源：AC220V 15%,50/6OHz
运行环境温度：-40℃-70°℃
运行油温：-10℃-120℃
环境相对湿度：5%-95%
日照强度：0.1W/cm2
设备寿命：8年
防护等级：IP55
四、工作原理
SUN-IGuard-600系列变压器油色谱在线监测系统工作时，先利用油样采集单元进行油路循环，处理连接管道的死油，再进行油样定量;油气分离单元快速分离油中溶解气体输送到六通阀的定量管内并自动进样;在载气推动下，样气经过色谱柱分离，顺序进入气体检测器;数据采集单元完成AD数据的转换和采集，嵌入式处理单元对采集到的数据进行存储、计算和分析，并通过100M以太网接口将数据上传至数据处理服务器（安装在主控室），最后由系统监测与预警软件进行数据处理和故障分析。
五、系统组成

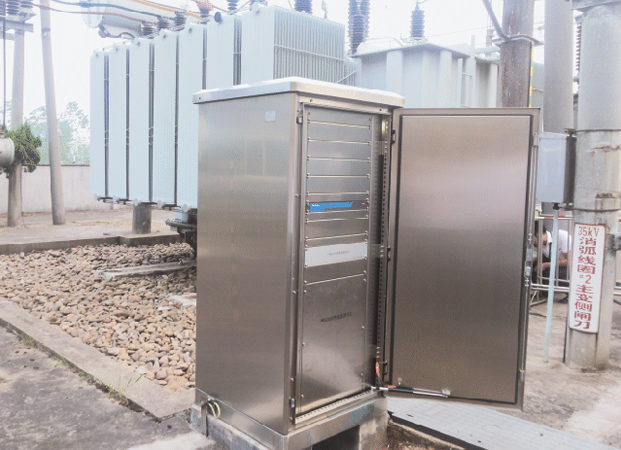

SUN-IGuard-600系列变压器油色谱在线监测系统可由现场监测主机独立完成，现场监测主机包含色谱数据采集处理模块、油气分离模块、气体检测模块、气源模块等四个高集成模块和辅助单元组成。其中色谱数据采集处理模块包含数据采集单元、现场控制处理单元、通讯控制单元及IEC61850规约通讯等;油气分离模块包含油样循环采集单元、油样定量单元、油样处理返回单元、脱气集气单元等；气体检测模块包含气体分离单元、恒温恒流控制单元、气体检测单元等；气源模块包含产气单元、储气单元、净化单元、压力控制和报警单元等；辅助单元包括置于变压器接口、油管及通信及电源电缆等。
如果不通过IEC61850通讯规约直接上传数据和报警等值也可以在主控室安装电脑和监控软件，直接在主控室内监测设备的运行状况。
六、性能特点
1、可在变压器运行状态下安装，对设备运行无影响。
2、安装方便，仅需将进出油管通过法兰和变压器的预留孔相连。
3、采用循环油工作方式，无污染、不耗油。
4、最短检测周期为1个小时，最长检测周期可任意设定。
5、超强数据存储，数据存储梁大于8年。
七、测量指标
八、监测软件
SUN-IGuard-600变压器油色谱在线监测软件具备强大的管理功能，一台只能监控器可以同时监控和管理32台SUN-IGuard-600变压器油色谱在线监测系统，用户可以很方便的获得设备的实时数据、实时谱图、历史数据和趋势图等。
诊断算法先进、实用；
通讯协议安全、可靠；
系统安全可靠；
数据显示生动形象，报表丰富。
九、智能组件
SUN-IGuard-601智能组件是智能变电站的过程层智能终端设备，适用于变电站自动化系统过程层，支持基于IEC61850的GOOSE通信协议,具有两个独立的光纤GOOSE口，可分别接入两个过程层GOOSE网。
十、铁芯电流监测装置
变压器铁芯接地电流在线监测系统能实时监测变压器铁芯接地线中的电流，当铁芯接地线中的电流超过《DL/T572电力变压器运行规程》要求的100mA时或者发现接地引线松动脱落时，将会进行报警。
SUN-IGuard-600D
SUN-IGuard-600F
SUN-IGuard-600
SUN-IGuard-600GW
