2.1.7 SUN-IGuard-503系列变压器局部放电在线监测系统
-
厂家直供
-
1小时响应
-
48小时解决
-
12月质保
-
终身维护
- 产品说明
- 型号规格
一、系统概述
日新电气SUN-IGuard-510系列变压器局部放电在线监测系统以独特的3+3+1频道配置，监测电力变压器内的异常放电，当异常放电发生时，SUN-IGuard系统会自动过滤、分析信号，同时将自动演算数据记录于SD卡上;SUN-IGuard系统能白自动适应环境干扰，适时发出预警以防范意外发生。本装置采用RF(Radio Frequency) & AE(AcousticEmission)工程技术，即使在高压变电所环境干扰下也能够灵敏地解析出信号;使用的参数设定与自动化参数，使本机能应用于各种高低压变压器系统，并能快速安装使用。
变压器局部放电在线监测系统以局放所产生的各种现象为依据，通过能表述该现象的物理量来表征局放的状态。目前，关于变压器局放状态监测流行的方法主要有UHF法和脉冲电流法两种方法。
UHF法监测局放是指:当变压器内部发生局部放电时，将会向外辐射出特高频(UltraHigh Frequency，下文简写为UHF)电磁波，因此，通过检测电力变压器内部是否存在UHF信号，可以判断电力变压器内部是否发生局部放电。
脉冲电流法监测局放是指:在变压器局放过程中会产生电脉冲，可以从高压套管末屏接地线采集到的脉冲电流信号，来判断变压器是否发生局部放电。
目前，国网公司推荐采用特高频(UHF)法，UHF传感器抗干扰能力较强，其高灵敏度的作用，可以发现变压器的早期故障。用UHF进行局放状态监测的传感器安装两种方式:一种是油阀式，另一种是内置式，分别应用于技改站和新建站。
二、工作原理
如同大气的闪电现象，我们会先接收到闪光，接着会听到雷声;在变压器的内部产生局部放电时，我们也会先侦测到电磁（光）波，接着会接收到超音波AE(Acoustic Emission)讯号，当我们在变压器本体上安置3只AE-Sensor就会量测到如右的波形。以RF一Base （电磁波）讯号产生的时间为基准，可以获得每个AE-Sensor接收到讯号的时间差（ t1、t2、t3 )。
日新电气SUN-IGuard系统会自动判读讯号，并计算出时间（ t1、t2、t3)，将时间乘上AE波速我们可以得到距离R1、R2、R3，再根据R1、R2、R3所描绘的球面交会空间，即可判断出放电位置。
SUN-IGuard系统配有9颗独立高速运作的微电脑系统，使其能够同步并自动判读、截取各频道讯号，并计算出时间差（ t1、t2、t3)，同时也会将时间差储存在SD-Card上，用户可以将SD-Card上的资料汇入SUN-IGuard分析软件，分析软件会绘出每笔资料的球面交会空间，让您以大量的资讯获得更精确的判读。此外，SUN-IGuard系统亦将时间差（ t1、t2、t3)换算成距离，您可以在Test模式下,开切换 士1E会放电示器的数值即是AE-Sensor距离放电点的距离。
三、系统组成
AE感测器3通道+RF感测器4通道(RF Base)
配置输出类比讯号通道至示波器或记录器并记录波形输出SSR NO接点( DC/AC个别同步动作)
内部储存资料记录( SD CARD)
内置大容量之电容，停电长达1小时内不影响机能具备自我诊断验证装置，可自我验证装置安装正常与否
机构防水等级达IP66
RS-485标准传输界面
四、性能特点
将AE结合RF且发生放电时
透过AE (Acoustic Emission)与RF(RadioFrequency)的结合，不但能将机械声波及电气讯号区分出来，且能准确定位出放电讯号位置。不受环境及运转干扰，并自动调校至最佳灵敏度
本主机提升抗干扰模式，不懂降低环境反运转干扰的因素;且可针对不同环境自动调整灵敏度至最佳模式。
准确定位出异常放电发生处
以独特的3+3+1频道配置，监测电力变压器内的异常放电，当异常放电发生时，TSPDA会自动过滤、分析信号，透过独特的计算模式，可精确定位出放点位置。
采非侵入式设计
不需停机即可安装，方便和省时。
防水机构IP66，可直接安装在屋外变压器通过IP66防水认证，可安装在屋内/屋外型变压器。
内置不断电系统，不受停电影响
内建大容量之电容，当停电时可长达一小时不影响机能。
内部可储存资料，并支援PS-485传输介面本机提供SD记忆卡装置，可储存百万笔资料以上;且提供RS-485串列埠，可与中央控制室连线讯息。

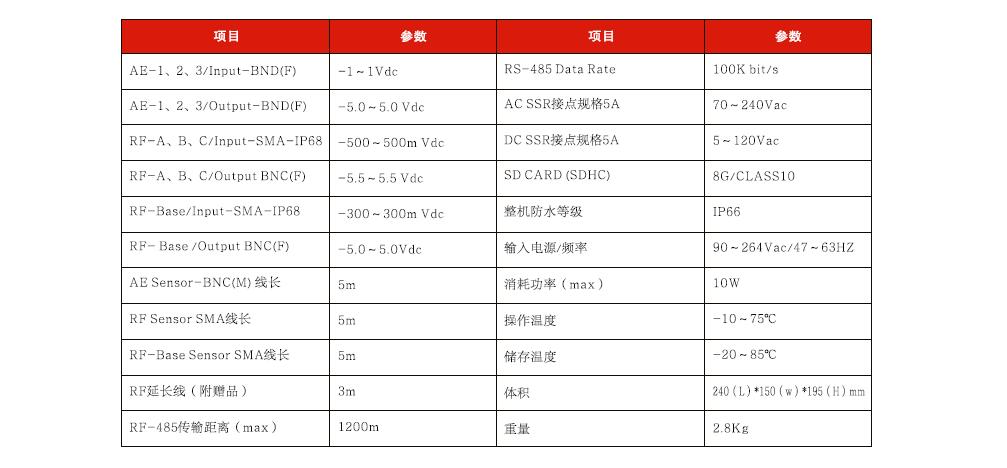

五、技术参数
１、SUN-IGuard-503系列变压器局部放电在线监测系统
