3.2.1 SUN-DXN-□系列 高压带电显示闭锁装置

  • 厂家直供
  • 1小时响应
  • 48小时解决
  • 12月质保
  • 终身维护
  • 产品说明
  • 型号规格
  • 一、产品概述

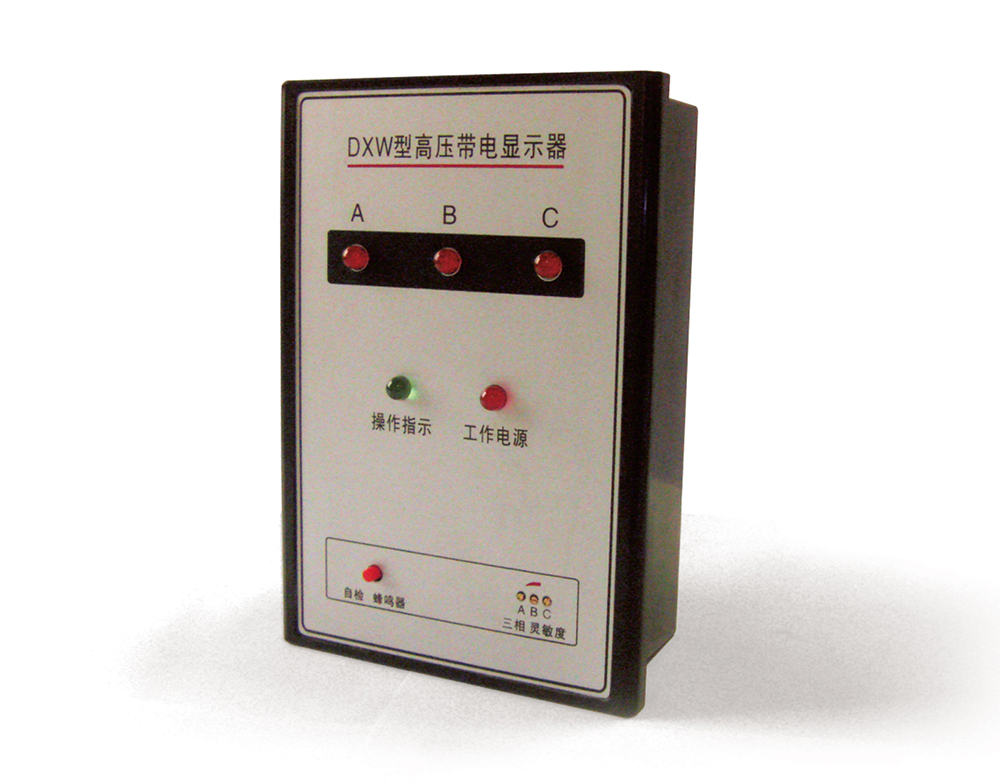

      日新电气SUN-DXW系列高压带电显示闭锁装置主要是为GIS组合电器而设计的一种小型化在线检测装置,用于检测GIS组合电器高压带电状态及对带电体侧的接地刀闸实现强制闭锁。

      SUN-DXW系列高压带电显示闭锁装置是一种新型防止电气误操作装置,系感应式(非接触式)高压带电检测装置。该装置设计先进、结构合理,功能齐全、安全可靠,具有发光显示、声响报警、故障自检及启动强制闭锁回路等功能,具有较高的灵敏度和可靠性。本装置适用于交流5OHz、额定电压40.5~1000kV的户外(也适用于户内)电气网络或设备上,用于反映带电状况,防止电气误操作。该装置安装在线路接地刀闸、母线接地刀闸及母线压变接地刀闸上,能起到防止带电误合接地刀闸的作用。该装置能与电磁锁,机械程序锁、微机闭锁等防误装置配合实施强制闭锁,是户外(户内)电气网络或设备上防止电气误操作的较理想的安全装置。

      本装置的传感器采用感应电场方式,不与带电体直接接触,安装简单方便,维护费用低,使用寿命长,安全可靠。本装置符合电力行业标准DL/T538《高压带电显示装置》的要求。并在中国电力科学研究院“电力工业电力设备及仪表质量检验测试中心”通过了全部型式试验。

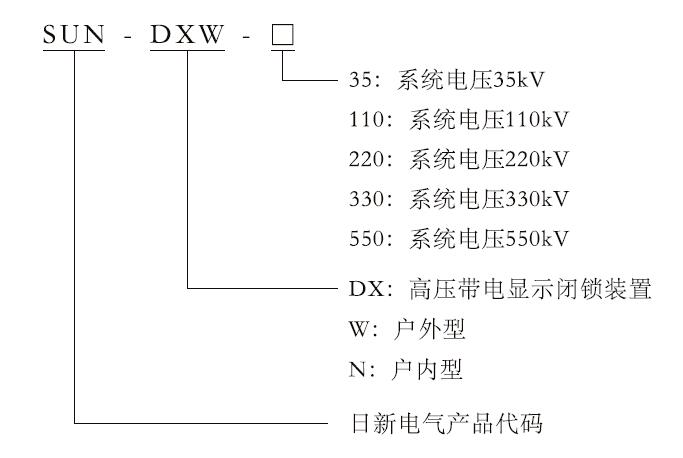

    二、型号说明

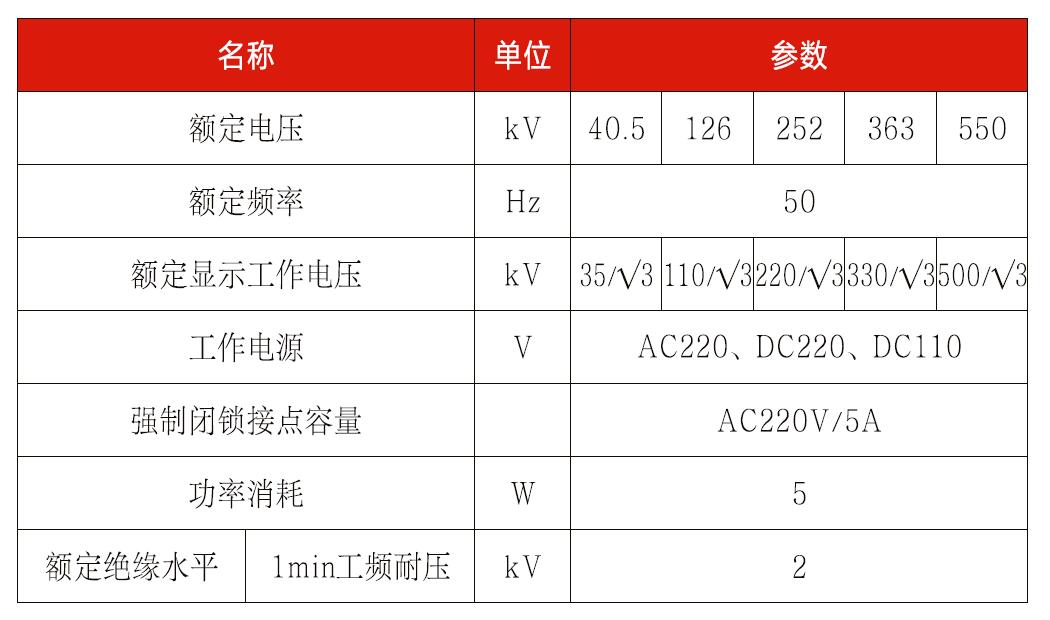

    三、主要技术参数


  • SUN-DXN-□系列
