一、系统概述
SUN-IGuard-702光纤光栅测温系统是由光纤光栅分析仪、光纤光栅温度传感器、传输光缆、测量软件及其它附属设备构成，能够准确探测光纤光栅传感器任意测量点的温度，为准确监控温度场分布提供可靠、及时的信息。通过多路光缆，将传感器连接起来构成电气设备温度监测网络，通过以太网连接设备将光栅解调仪、数据库服务器、上位机等构成温度监测预警管理系统，并可实现系统互联，温度数据实时共享的功能。监测装置的终端设在各主变电所高压电缆沿线拐弯等重要部位、高压电缆头等需要监测的地方。
系统具有实时在线、测温精度高、本质安全和不受电磁干扰等优点,被广泛应用于电力、石化、交通、煤矿等工业场所，对生产过程中的温度和火灾情况进行实时在线监测，真正做到防患于未然。

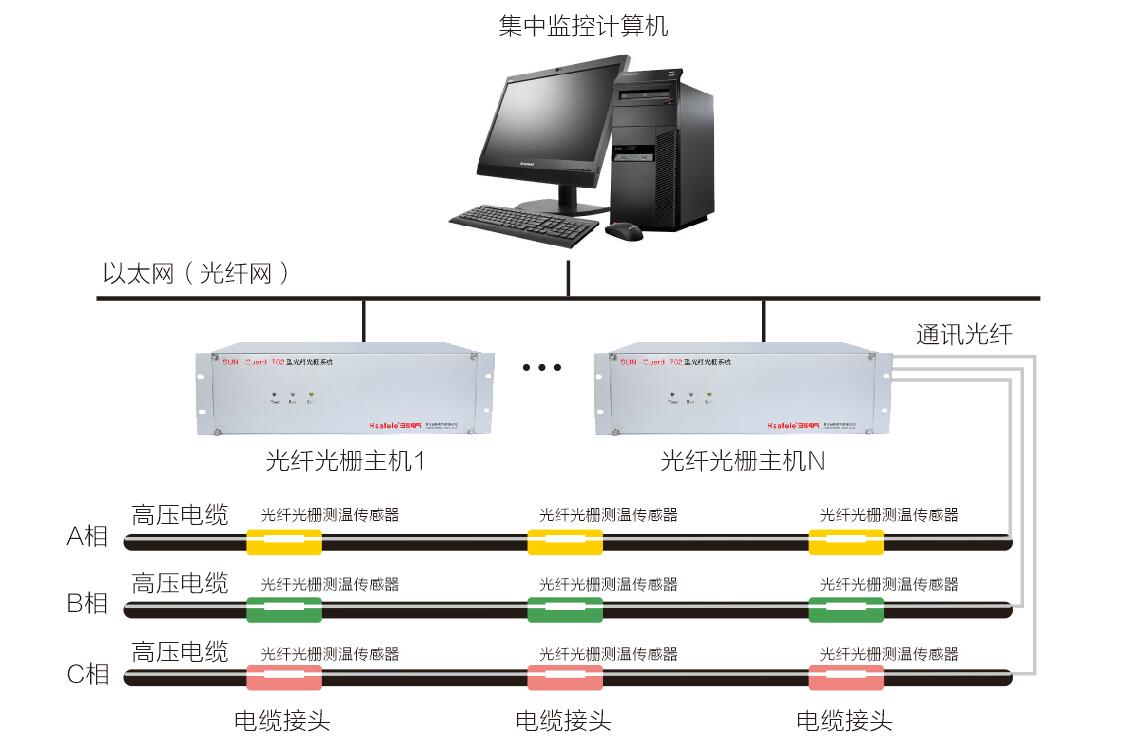

二、系统结构
三、系统特点
※ 规模化组网：多个不同类型的传感器可以在一条光纤上串接复用，构成传感器阵列，实现 多参量的准分布式实时测量；
※ 可靠性高：全光测量，抗电磁干扰、绝缘性能好、本质防爆、耐腐蚀，能够在恶劣环境下工作，潜在故障点大大低于传统技术，可维护性强，使用寿命长；
※ 传输距离远：传感器采用光信号探测和传输，探测距离能达到40km以上；
※ 测量精度高：以反射光的中心波长表征被测量，不受光源功率波动、光纤微弯效应及耦合损耗等因素的影响，精确的透射和反射特征使其更加准确的反映了物理量的变化；
※ 动态监测：系统采集频率能够达到1 ~1000Hz,多个传感器数据同步实时采集；
※ 应用范围广：传感器结构简单、尺寸小、便于安装，可广泛应用于电力、石化、 工业消防等多个领域。

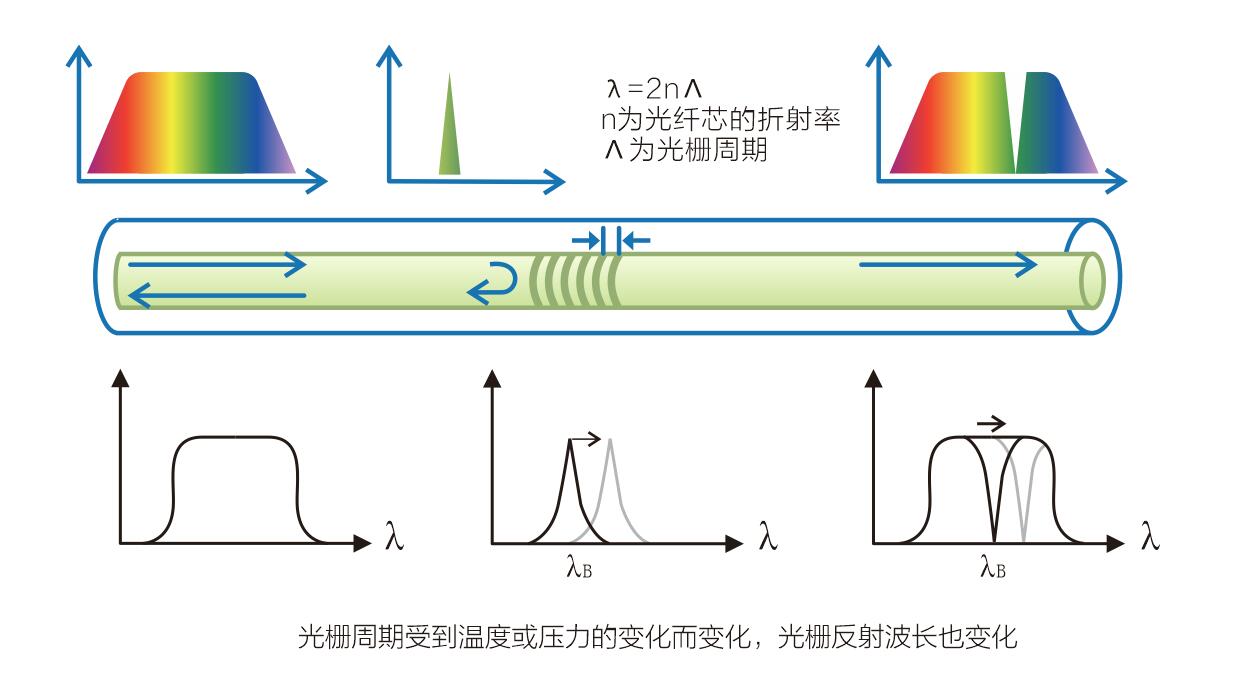

四、系统原理
光纤光栅是利用光纤材料的光敏性，即外界入射光子和纤芯相互作用而引起后者折射率的永久性变化，用紫外激光直接写入法在单模光纤的纤芯内形成的空间相位光栅，其实质是在纤芯内形成一个窄宽的滤光器或反射镜。
光纤光栅属于反射型工作器件，当光源发出的连续宽带光通过传输光纤射入时它与光场发生耦合作用，对该宽带光有选择地反射回相应的一个窄带光，并沿原传输光纤返回，其余宽带光则直接透射过去，反射回的窄带光的中心波长值随着作用于光纤光栅的温度和应变的改变而线性改变，从而使光纤光栅成为性能优异的温度、应变测量敏感元件。透射过去的剩余宽带光可以继续传输给其他具有不同中心波长的光纤光栅阵列，其中相应中心波长的窄带光系列将被逐一反射，全部沿原传输光纤返回。由此可实现多个光纤光栅传感器的串接复用。
五、技术特点
※ 全光网络，本质安全、防爆、阻燃、耐腐蚀、抗电磁干扰；
※ 现场只敷设光缆和光纤光栅传感器，无电子设备，系统安全可靠；
※ 系统可任意设置差定温报警，方便灵活；
※ 系统软件直观显示被测区域的具体位置和名称，并对故障趋势进行分析，准确定位；
※ 实时在线监测，保存数据及异常信息记录，作为长期运行经验的积累和事故分析的依据；
※ 可联入局域网或其它网络系统，在局域网内任意计算机均可访问本系统，实现信息共享；
※ 系统提供丰富的接口，可与多数主流厂商的火灾报警系统、消防系统联动。
六、产品介绍
6.1光纤光栅分析仪
光纤光栅分析仪采用并行光谱同步探测技术，由可调谐激光器发射波长连续变化的扫描窄带光，经由光纤光栅温度传感器反射回的光谱信号输送到光电转换阵列，最后由数据采集和处理系统对每个传感通道的光谱信号进行实时采集和运算。
光纤光栅分析仪采用的光纤可调谐激光器具有功耗低、能量密度高、寿命长、分辨率高等显著技术优势。分析仪釆用优化的数字逻辑进行电路运算处理，内置在线校准波长参考模块，出厂后无需校准。

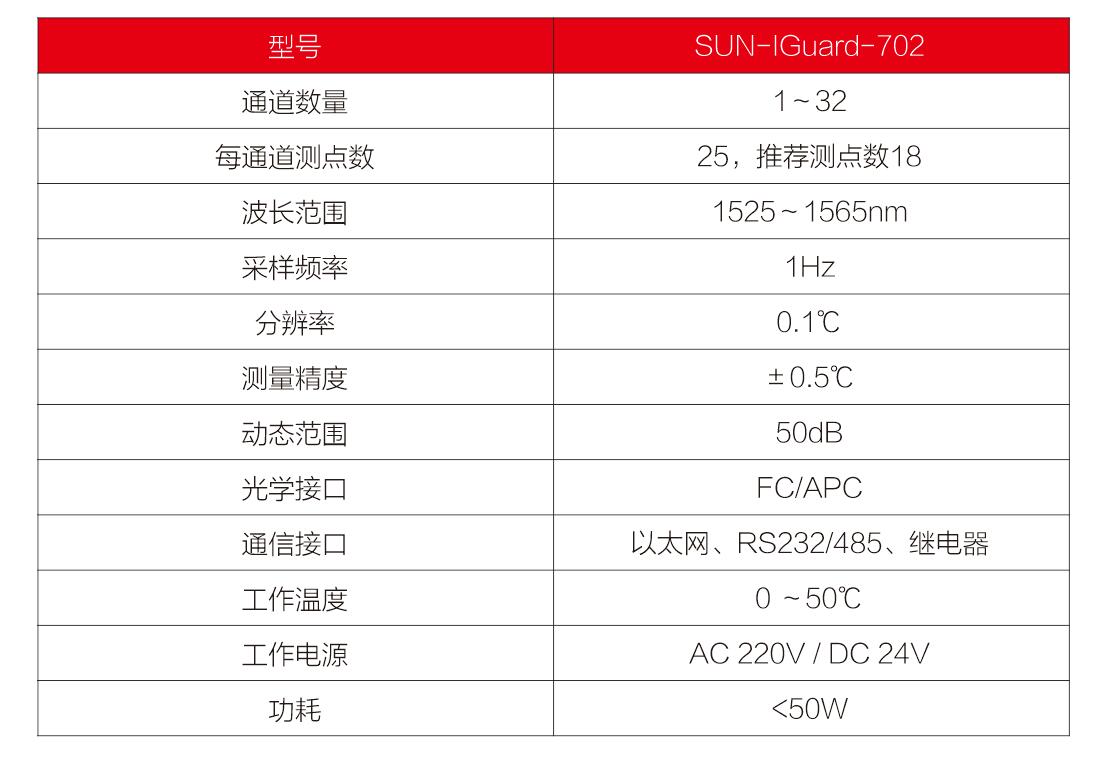

6.2 主要技术参数
七、光纤光栅温度传感器

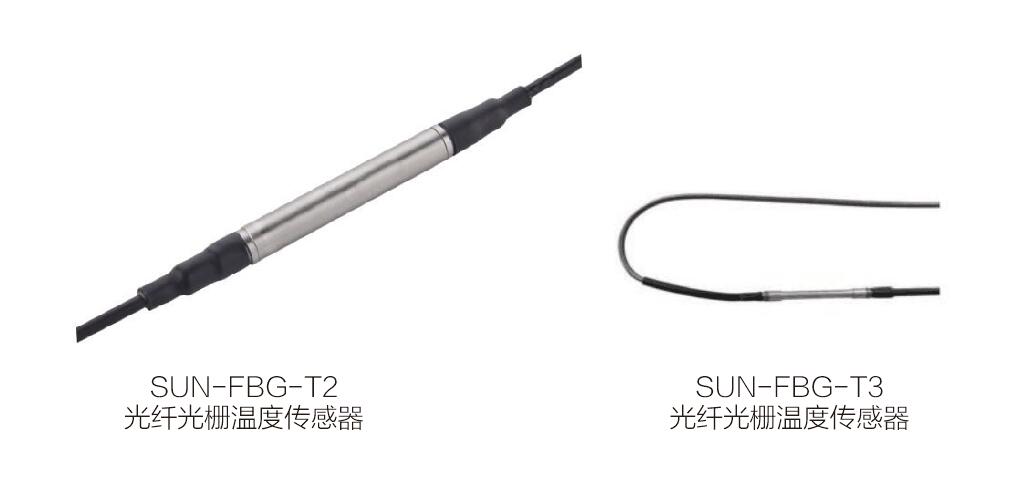

SUN-FBG-T2光纤光栅温度传感器采用不锈钢套管封装技术，具有良好的防腐蚀和密封性能。出纤釆用高强度的铠装光缆。
SUN-FBG-T3光纤光栅温度传感器是针对石油化工行业（储油罐、储气罐）开发的新型的温度传感器。
7.1 应用领域
※ 土木工程结构温度场测量
※ 作为应变、压力、位移等其它传感器温度补偿使用
※ 电缆及电缆接头在线测温
※ 工业生产或控制领域的高精度测温
※ 石油化工行业温度在线监测（SUN-FBG-3 ）

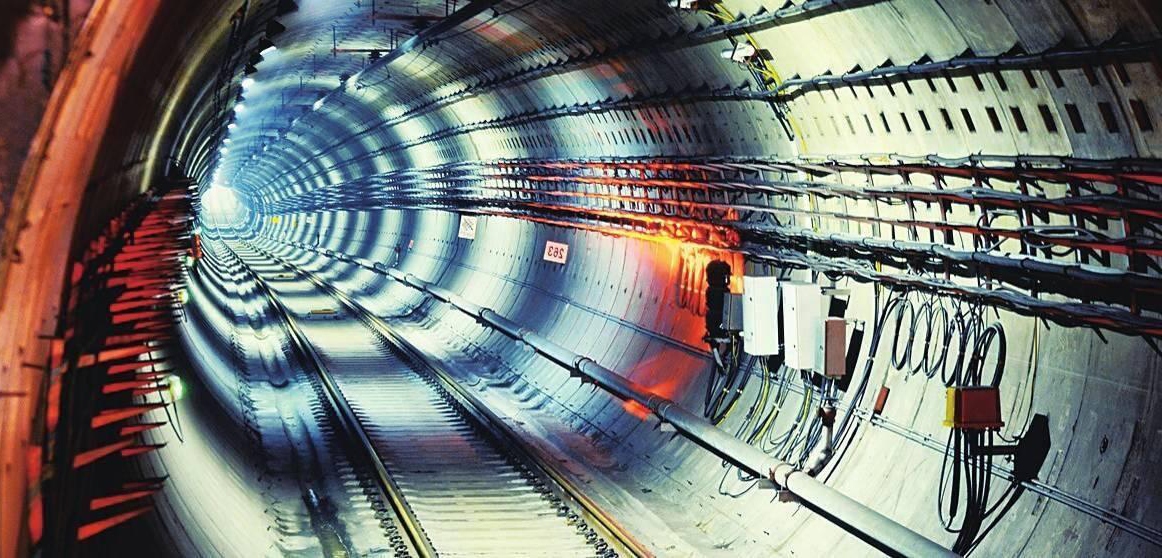

※ 隧道、地下建筑等火灾报警

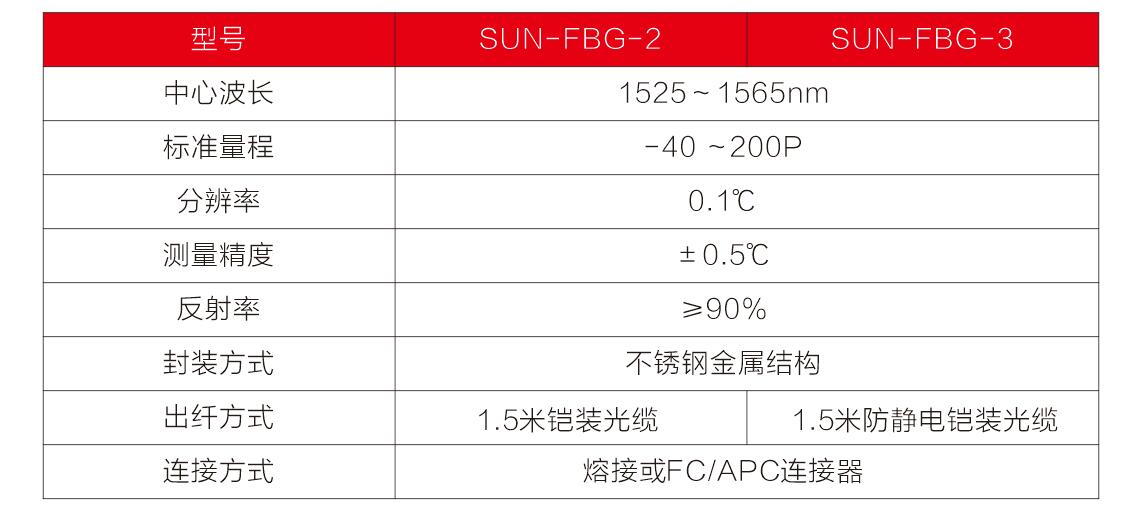

7.2 主要技术参数
八、光栅光缆测量软件
光纤光栅线型感温火灾探测器系统测量软件的功能与特点：
※ 强大的数据处理、显示和管理功能；
※ 人机结合的图形直观显示和中文操作界面；
※ 分级权限管理功能；
※ 方便设置，调整多级过热、过冷、温升、温降报警阈值；
※ 可以进行大量分区，对各被监测区的温度变化趋势进行智能分析，并准确定位;
※ 保存并随时查询历史数据，打印报表；
※ 联入局域网系统或其他网络系统，实现远程监控与信息共享；
※ 可与报警、消防、视频监控等设备联动；
※ 具有自诊断功能，可瞬时判定光纤或光缆故障并准确定位；
※ 优异的功能扩展特性。
