9.7.1 SUN-IGuard-504系列 电缆局放在线监测系统
-
厂家直供
-
1小时响应
-
48小时解决
-
12月质保
-
终身维护
- 产品说明
- 型号规格
一、系统概述
近年来，我国城市电网中大量采用XLPE电力电缆。在这种电缆的绝缘结构中会由于加工技术上的难度或原材料不纯而存在气隙和有害性杂质，或者由于工艺原因在绝缘与半导电屏蔽层之间存在间隙或半导电体向绝缘层突出，在这些气隙和杂质尖端处极易产生局部放电。另外在电力电缆的安装和运行过程中产生的各种绝缘缺陷以及当电缆及附件逐步老化后会也产生局部放电。由于XLPE等挤塑型绝缘材料耐放电性较差，在局部放电的长期作用下，绝缘材料不断老化最终导致绝缘击穿，造成严重事故。
电力电缆是输送电力的关键环节，通过对高压电缆本体、中间接头和终端头等部位局部放电的监测及时发现绝缘系统中的薄弱环节，评估其绝缘状态，找出故障原因，保证电力电缆质量和电力系统可靠运行，进而对经济发展、社会稳定都有重要的意义。日新电气基于宽频带脉冲检测技术开发了高压电缆局部放电在线监测系统，用数字信号处理方式进行抗干扰、定位和谱图分析，大大提高了局放监测的准确度，降低了运行人员对局部放电情况的判断难度，使局放监测的应用更切合实际。
二、系统结构
三、系统特点
※ 实时在线监测，在高压电缆不停电的状态下对局部放电进行实时监测；
※ 同步数字多通道局部放电测试技术，可以同时监测多回路、多相电缆；
※ 对电缆局放进行全方位监测，包括电缆本体、电缆中间接头和终端头，并且能准确定位放电源；
※ 采用“双端测量”和“小波算法”等先进技术过滤干扰信号和背景噪声，准确测量电缆局放综合信息；
※ 采用“双端测量”和“光纤同步网”技术，纳秒级精准对时，实现对局部放电源的精确定位，定位精度±3m；
※ 支持CT取电，满足复杂现场的供电需求；
※ 支持光纤以太网与3G/4G无线通讯；
四、系统原理

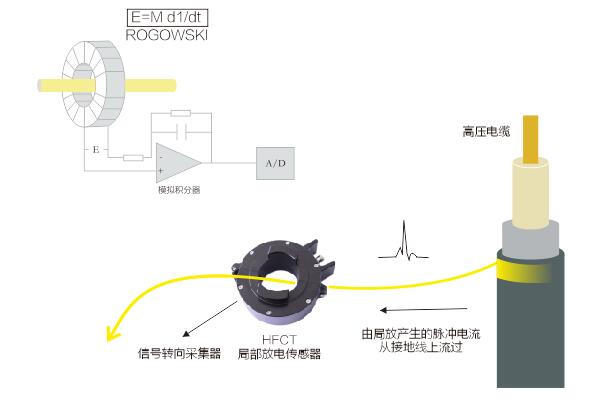

当高压电缆的绝缘层中有局部放电发生时会伴随产生高频脉冲信号，并沿着电缆的金属护套向电缆两端传播。由于电缆的金属护套通过接地线接地，所以通过在接地线上套接罗戈夫斯基线圈利用电磁感应原理即可探测到局部放电所产生的高频脉冲电流，实现对局部放电的探测。
五、局放传感器

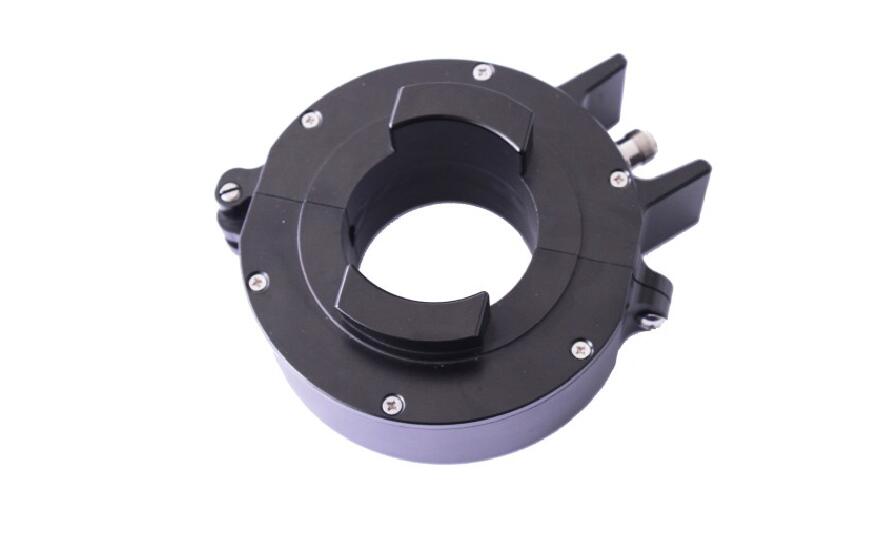

局部放电传感器是一种高频磁芯的罗戈夫斯基线圈，即带有高频磁芯的穿心式电流互感器。其工作原理是使沿电缆金属护套传播的局部防电脉冲电流穿过局部放电传感器，然后通过测量次级绕组中的脉冲信号电压来判断电缆的绝缘层中是否有局部放电发生。
局部放电传感器环形铁芯材料选用烧结式永磁铁氧体，具有高频、高感的特性，可准确探测到低至5pc的局放信号。物理结构设计为分裂式，通过卡在电缆接地线上或交叉互联线上实现对局放脉冲信号的监测，现场安装极为方便。
5.1技术参数
六、信号采集箱

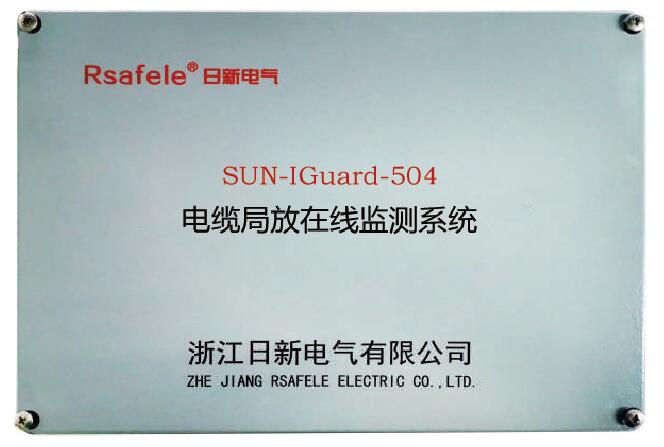

局放信号采集器实时接收局放传感器传来的数据信号，通过RF滤波、放大、高速采样等处理步骤提取局放信号，再通过“双端测量”、“小波降噪”、“光纤同步”等先进技术过滤干扰信息和背景噪声并确定局放发生位置，得到准确的电缆局放监测信息。局放信号采集器通过以太网或光纤网把数据上传至局放监控主机进一步分析处理。

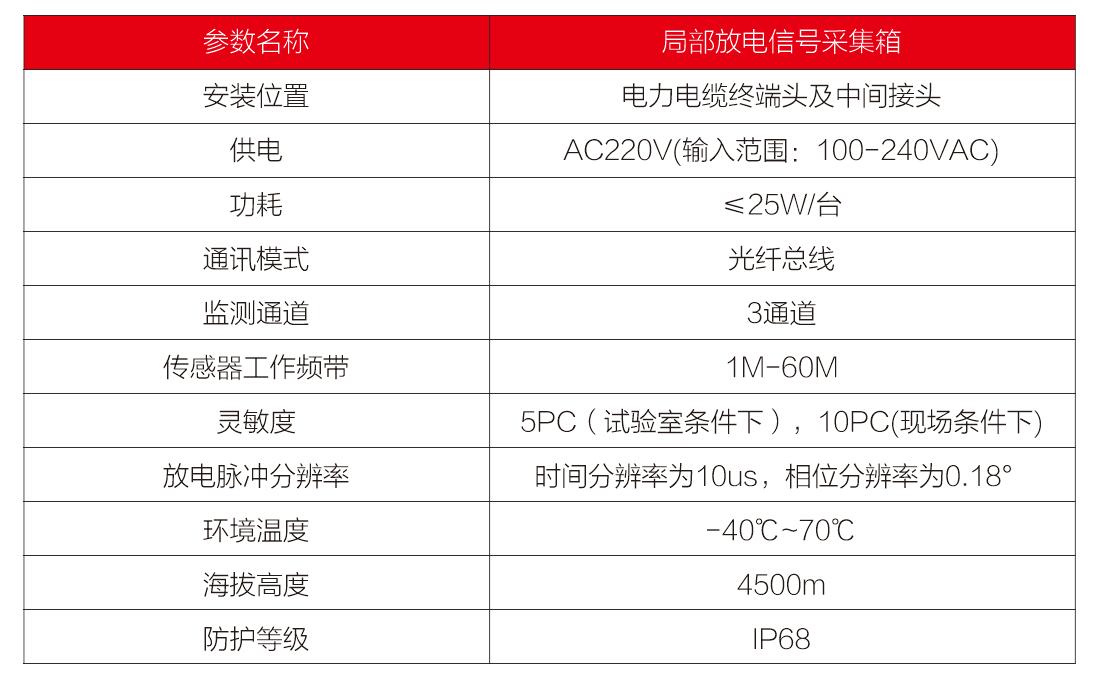

6.1技术参数
七、专家诊断系统
局部放电监测系统内置专家诊断系统，全面分析局放的类型、严重程度、发展趋势、发生位置等综合信息，简化运维人员分析局放数据的步骤和难度，缩短抢修时间，提高抢修质量，实现电缆运维“去专家化”。
八、设备安装
局部放电传感器的安装

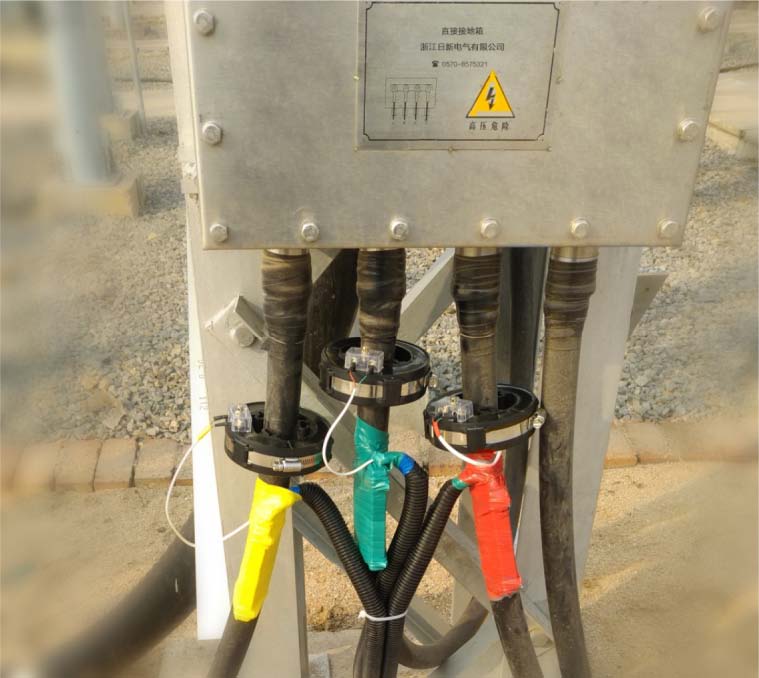

将局部放电传感器（卡扣式）套在电缆终端、中间接头处的接地或交叉互联线上，每条接地线配置一台。
局部放电信号采集器安装
将局部放电信号采集器固定在电缆终端头、中间接头处的墙壁上（室外配置防水箱），每处配一台，最多可接三只局放传感器。
SUN-IGuard-504系列
